- 產品介紹

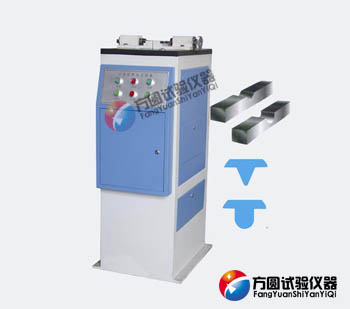

UV-2Y型沖擊試樣缺口雙刀液壓拉床為沖擊試驗的專業配置設備，專門用于沖擊試樣V型與U型缺口加工，一次加工成型，加工質量可靠且同一性好；加工出的試樣完全滿足GB/T 229-2007、EN 10045.1-1990、ASTM E23-2002a的要求。
拉刀采用W18Cr4V材料制造，硬度高、耐磨性好，每把拉刀可加工20000個試樣左右。該設備為液壓傳動的雙刀結構，一次可加工兩個試樣缺口，操作簡便可靠，每加工完成一個標準試樣缺口最多只需10秒鐘。標準試樣缺口深度均為2mm±0.05，出廠已調整好。
試樣缺口專用拉床采用試樣端面定位方法，對試樣長度55的1/2中心進行定位，如果長度尺寸55不一致，可隨時進行定位調整。
主要技術參數：
| 1 | 加工缺口 | V2型、U2型 |
| 2 | 加工試樣尺寸 | 10×10（或7.5、5）×55mm |
| 3 | 拉刀行程 | 350 mm |
| 4 | 拉刀速度 | 2.6 mm/min |
| 5 | 外形尺寸 | 400×650×1200 mm |
| 6 | 重量 | 180Kg |
備注：沖擊試樣缺口雙刀拉床所配拉刀（U、V型拉刀各一把，配在機器上）應滿足下列的要求。
|
拉刀類型
|
執行標準
|
備注
|
|
2mm V型缺口沖擊試樣拉刀
|
GB/T 229-2007
|
拉刀所加工的試樣尺寸與偏差完全滿足GB/T 229-20的相應要求 |
|
2mm U型缺口沖擊試樣拉刀
|
應用范圍：
該沖擊試樣缺口雙刀液壓拉床是冶金、鍋爐壓力容器、鋼板、鋼管、風力發電、五金、金屬、鑄造、泵、閥門、太陽能、兵工、緊固件、柴油機、鐵道、船泊、電力、錨鏈、鐵塔、機械制造、石油、汽車、化工、航空航天、理化試驗室、科研等部門理化試驗室的理想沖擊設備。
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
沖擊試樣缺口拉刀優越性
沖擊試樣缺口雙刀液壓拉床的超能沖擊試樣缺口拉刀采用進口W18Cr4V材質，特殊工藝精密加工制造，硬度高，耐磨性好，使用壽命長，每把拉刀可加工試樣達20，000多個。拉刀共54個齒（深度5mm缺口拉刀為74個齒），最后4個為整形齒，每個齒相差4絲，缺口精度高，加工出的V型缺口或U型缺口符合GB/T229-2007《金屬材料夏比缺口沖擊試驗方法》、GB 2106-80《金屬夏比（V型缺口）沖擊試驗方法》及ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》、148等外標準的要求。
可根據用戶實際使用需求，配置V型2mm、U型2mm、U型3mm或U型5mm中的任意一種或幾種。GB國標U型口5mm、3 mm；歐標5mm；及美標缺口專用拉刀。
