- 產品介紹
一、產品概述：

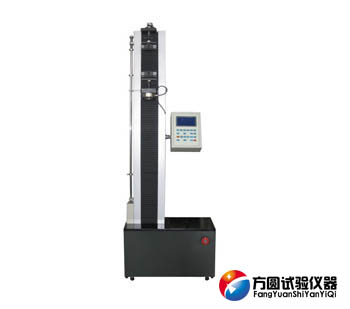

WDS-02/2液晶顯示電子萬能試驗機(單臂式)可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。
二、主機功能結構：
該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
1.綜合性測試平臺
微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
2.試驗力測量
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。
3.位移測量
采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
4.變形測量系統
可根據試驗標準的要求來選配大變形測量系統
5.保護裝置
根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。具有過載、過流、漏電等保護功能。
三、技術參數：
| 產品名稱 | 液壓顯示電子萬能試驗機 | |||||||
| 產品型號 | WDS-01 | WDS-02 | WDS-05 | WDS-1 | WDS-2 | WDS-5 | ||
| 結構形式 | 單臂式結構 | |||||||
| 最大試驗力（N） | 100 | 200 | 500 | 1000 | 2000 | 5000 | ||
| 試驗力級別 | 1級 | |||||||
| 試驗力測量范圍 | 0.2%--100%FS | |||||||
| 試驗力示值相對誤差 | ≤示值的±1% | |||||||
| 力分辨率 | 1/50000 | |||||||
| 位移測量裝置 | 光電編碼器 | |||||||
| 位移示值相對誤差 | ≤示值的±1% | |||||||
| 位移分辨率（mm） | 0.01 | |||||||
| 位移速率調節范圍（mm/min） | 1-500無極調速 | |||||||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | |||||||
| 有效拉伸空間（mm） | 700~1000 | |||||||
| 拉伸夾具 | 根據材料選配 | |||||||
| 主機外形尺寸（mm） | 420×280×1580 | |||||||
| 主機電源 | 0.3KW/AC220V±10% | |||||||
| 主機重量（KG） | 150 | |||||||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
安全裝置的檢查
1、WDS液晶顯示電子萬能試驗機的工作臺升降,活塞行程及擺桿揚程均裝有安全限位開關,工作臺升降至極限位置,應能自動停車。若活塞最大行程為200mm,擺桿揚程限位為當超負載3%～5%時(指針超過零點18～30小格),即能自動關閉液壓泵。如電子萬能試驗機限位開關不符合上述要求,可適當調整各碰柱位置。若限位開關失靈,則將其拆下修理或更換；
2、開啟WDS液晶顯示電子萬能試驗機總電源開關,電源指示燈不亮,應關閉總電源,檢查電源線有無接觸不良,電源熔斷器或指示燈有無燒壞；
3、如發現電器控制失靈,使各按鈕不起作用,應馬上關閉總開關,切斷電源,使萬能試驗機停止運轉,以免發生意外。
卸載后主動指針不能回零解決方法
卸載后,WDS液晶顯示電子萬能試驗機主動指針仍停在原最大負載處,不能回零的原因及排除方法：
1、推桿與齒輪嚙合太緊,或有臟物阻滯,應調整、清洗使推桿滑動順暢；
2、WDS電子萬能試驗機指針因震動變形而碰到表盤,取出表盤玻璃,糾正指針；
3、指針因軸承銹蝕或臟物阻滯而轉動不良,應予修整,清洗；
4、WDS萬能試驗機連接推桿的繪圖筆安裝得太長將繪圖滾筒壓得過緊,卸載時使推桿不能復位,應將繪圖筆調整適當。
