一、用途概述：

　　WDS單臂式液晶顯示電線電纜拉力試驗機主要型號有WDS-01 WDS-02 WDS-05 WDS-1 WDS-1 WDS-2 WDS-5 ，該機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

 　　二、方案項目操作指南：

 　　1.主機結構

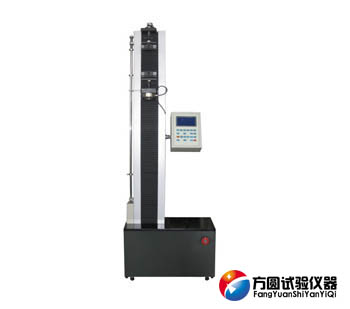

 　　該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

 　　2.綜合性測試平臺

 　　微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

 　　3.試驗力測量

 　　負荷測量選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

 　　4.位移測量

 　　采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統

 　　采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

 　　5.變形測量系統

 　　可根據試驗標準的要求來選配大變形測量系統。

 　　6.保護裝置

 　　根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。具有過載、過流、漏電等保護功能。



 　　三、WDS液晶顯示電線電纜拉力試驗機技術參數：

產品名稱	液壓顯示電線電纜拉力試驗機
產品型號	WDS-01		WDS-02	WDS-05		WDS-1	WDS-2	WDS-5
結構形式	單臂式結構
最大試驗力（N）	100	200			500	1000	2000	5000
試驗力級別	1級
試驗力測量范圍	0.2%--100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/50000
位移測量裝置	光電編碼器
位移示值相對誤差	≤示值的±1%
位移分辨率	0.01
位移速率調節范圍（mm/min）	1-500無極調速
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間	700~1000
拉伸夾具	根據材料選配
主機外形尺寸	420×280×1580
主機電源	0.3KW/AC220V±10%
主機重量（KG）	150

　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

 　　WDS液晶顯示電線電纜拉力試驗機養護法則

 　　1、仔細閱讀使用說明書及對WDS液晶顯示電線電纜拉力試驗機進行相關操作、使用和維護。最基本的操作規范是保持WDS液晶顯示電線電纜拉力試驗機工作效率的基本保證。

 　　2、做拉力試驗時試驗的環境一定要達到試驗室的標準，一般溫度維持在25℃（±5℃相差）、濕度維持在50%（±10%相差）。

 　　3、保證WDS液晶顯示電線電纜拉力試驗機及周圍環境的清潔，定期對設備進行清潔處理，特別是檢查WDS電線電纜拉力試驗機周邊出現的影響試驗機腐蝕生銹的因素，并及時清除。

 　　4、定期檢查各點擊、電路板及電器等有無過熱現象、異樣噪音現象，檢查儀表、電腦顯示是否正常。由于夏季氣溫升高，WDS電線電纜拉力試驗機經常使用時，電器或元器件及電機等因?yàn)榘l(fā)熱而導致故障。

 　　5、每次做完試驗后，及時清理周邊雜質。

 　　6、定期對WDS液晶顯示電線電纜拉力試驗機軸承、減速機等部位的潤滑保養工作，秋季風干易燥，做好設備的潤滑在一定程度上不僅可以抵抗炎熱干燥的天氣更可以延長機械的使用壽命。
