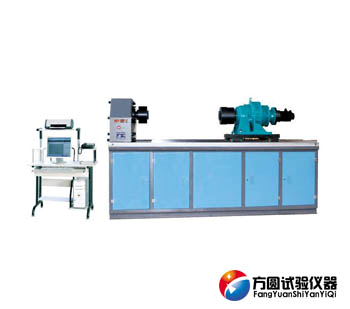

大空間微機控制扭轉試驗機
點擊： 次
發布時間：2020-07-28 09:29:41
- 產品介紹
一、產品概述：
本大空間微機控制扭轉試驗機加載由計算機控制日本進口交流伺服控制系統，通過交流伺服電動機，擺線針輪減速機帶動主動夾頭旋轉加載，扭矩和扭角檢測采用高精度扭矩傳感器和光電編碼器，計算機動態顯示試驗扭角扭矩曲線，加載速率，試驗力峰值等。檢測方法符合GB10128-88金屬室溫扭轉試驗方法的要求。
二、適用范圍：
本試驗機主要用于對金屬材料或非金屬材料進行扭轉試驗，也可以對零部件或構件進行扭轉試驗，是航空航天，建材行業，交通運輸，科研部門，各類大專院校和工礦企業力學實驗室用來測定材料扭轉性能必備的檢測儀器。
三、功能及特點：
1.加載方式：采用進口交流伺服電機及驅動器，可正反兩個方向施加扭矩；
2.扭矩和扭轉角的檢測：采用高精度對稱扭矩傳感器，扭轉角的檢測采用高精度lEC型光電編碼器。 操作：具有手動操作（有正反向手動操作按鈕）和計算機操作兩種方式；
3.基于WINDOWS平臺下的專用測控軟件，采用人機交互方式分析計算被試材料的機械性能指標，試驗數據自動處理，動態顯示試驗曲線，試驗結果可存儲，打印，也可人工干預分析過程提高分析的準確度。
四、NDW系列微機控制材料扭轉試驗機主要性能指標：
|
項目名稱 |
主要規格 |
|
|
最大試驗扭矩 |
100/200/500Nm |
1000/2000Nm |
|
扭矩精確測量范圍 |
2%—100%Fs |
|
|
試驗扭矩示值相對誤差 |
≤±1%（精密級±0.5%） |
|
|
試驗扭矩示值重復性相對誤差 |
自每檔量程的20%起≤1% |
|
|
轉角測量范圍 |
0.01°—9999.9° |
|
|
轉角相對誤差 |
≤±1% |
|
|
轉角顯示最小分辨率 |
0.01° |
|
|
扭角（小角度測量）顯示最小分辨率 |
0.002° |
|
|
扭轉速度范圍 |
0.18°—720°/min，無級調速 |
|
|
試驗速度精度 |
優于示值的±1% |
|
|
試驗轉動方向 |
雙向 |
|
|
電源電壓 |
AC220V |
|
|
兩夾頭間最大距離為 |
350mm |
450mm |
|
夾持試樣尺寸 |
Φ8—Φ32mm |
Φ8—Φ40mm |
|
采用全數字微機伺服閉環控制 |
|
|
|
具有過載保護功能 |
|
|
