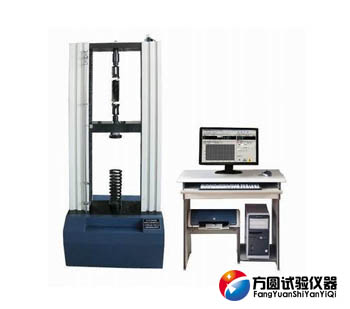

TLS-W5(A)～50(A)微機控制彈簧拉壓試驗機

　　一、產品介紹：

　　TLS-W系列微機控制彈簧拉壓試驗機應用拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過方圓控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

 　　該微機控制彈簧拉壓機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，方圓控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術，該機可以近乎完美的實現試驗力、位移等參數的閉環控制，可實現恒應力、恒位移等控制模式，并且各種控制模式之間可以平滑切換。

 　　二、產品構成系統：

 　　2.1 主機：采用門式框架結構。

 　　2.2 傳動系統：由減速器、精密絲杠副及導向部分等組成。

 　　2.3 驅動系統：由交流伺服調速器極其電機實現系統驅動。

 　　2.4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

 　　2.5 安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

 　　三、主要技術指標：

 　　1、樣式：門式

 　　2、最大試驗力：5000N、10000N、20000N、50000N

　　3、試驗力分檔：×1、×2、×5、×10、四檔;

　　4、量程:2%-100%；

 　　5、試驗力準確度；±1%

　　6、位移分辨率：0.01mm；

 　　7、位移測量準確度：±1%；

 　　8、拉伸行程：700mm（可增大）

 　　9、壓縮行程：700mm（可增大）

 　　10、試驗行程：700mm（可增大）

 　　11、位移速度控制范圍： 0.1mm/min～500mm/min 分檔可調

 　　12、位移速度控制精度：±1%；

 　　13、試驗機級別：1級

 　　14、變形示值誤差：≤±（50+0.15L）

 　　15、外觀：應符合GB/T2611要求

 　　16、成套性：符合標準要求

 　　17、保護功能：試驗機有過載保護功能

 　　18、供電電源：220V，50Hz

　　四、系統基本配置：

 　　1、試驗機主機                                        1套

 　　1.1直流伺服電機                                      1套

 　　1.2直流伺服調速系統                                  1套

 　　1.3高精度負荷傳感器                                  1只

 　　1.4精密絲杠副                                        2套

 　　1.5減速系統                                          1套

 　　2、全數字控制系統                                     1套

 　　3、聯想品牌計算機                                     1臺

 　　4、噴墨打印機                                 1臺

 　　5、基于Windows操作系統的計算機控制軟件               1套

 　　6、隨機工具（提供安裝、維修、操作所需的專用工具）     1套

 　　7、拉伸附具                                           1套

 　　8、壓縮附具                                           1套

　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



 　　微機控制彈簧拉壓試驗機傳感器選擇

 　　在設置界面下，選擇不同量程的傳感器，所選的傳感器的最大量程必須與實際安裝的傳感器相對應：

 　　輸入[1]：選擇傳感器

 　　輸入[2]：選擇第二傳感器

 　　其他數字鍵屬于無效鍵，輸入不同傳感器后，在下邊的量程中，顯示該傳感器的最大量程范圍（注：此機只有1個傳感器，只需要輸入1；在此選擇什么量程的傳感器，標定時與此選擇對應）

 　　微機控制彈簧拉壓試驗機行程開關的使用

 　　1.在TLS-W5(A)～50(A)微機控制彈簧拉壓試驗機主機防護罩的后側上，有兩個調整螺釘，分別用來調整控制升降座的上、下極限位置。

 　　2.調整時，將調整螺釘松開一下，調整好位置后，再旋緊；

 　　3.當升降座碰到調整螺釘后，TLS-W5(A)～50(A)微機控制彈簧拉壓試驗機移動橫梁將停止運行，此時應按下顯示控制儀表上停止的鍵，松開調整螺釘一下，再旋緊，然后按動相應的 ▲ 或 ▼ 按鈕，調整升降座位置即可。
